滤波电路分析仪 FA-300

型号 : Filter Analyzer FA-300
  EMI滤波器的共模跟差模反应
  方便进行EMI滤波器的规格和质量控制
  EMI滤波器的衰减能力检查
  符合CISPR17及MIL-STD-220B测量

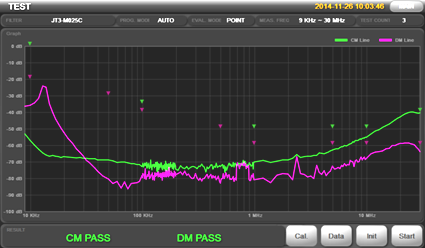

  提供显示面板可以显示特性曲线
  带宽:9KHz~300MHz
  数据加载/上传/编辑功能
  测试报告保存
  过滤器制造商最强大的仪器

  •          频率范围 9kHz ~ 300MHz

  •          模式选择器 CISPR17 .MIL-STD-220B

  •          测试模式 Differential , Common
  •          信号丢失 10kHz~30MHz < 3dB 30MHz~300MHz < 5dB CM / DM
  •          分离 10kHz~30MHz < 40dB 30MHz~300MHz < 30dB
  •          输入灵敏度 -97dBm (10dBuV)
  •          最大射频输入 23dBm (130dBuV)
  •          过滤输入/输出 2 SMA Connector
  •          显示 LCD(10.2”)
  •          前面板控制 10.2”
  •          触控面板,5 Button & JOG
  •          输入阻抗 50Ω
  •          输入动态范围 120dB 连
  •          接头 BNC 50Ω 试验台（FA-001） Slide Door(选购)
  •          输入电压 AC100V~ 240V 50/60Hz 10W
  •          尺寸 W380 D398 H216 (mm)
  •          测试台 W385 D390 H216 (mm)
  •          频谱分析功能 内建 操作 自动 存盘 自动

FA-300产品应用

  • EMI滤波器制造商
  • 买EMI滤波器的进料检验使用

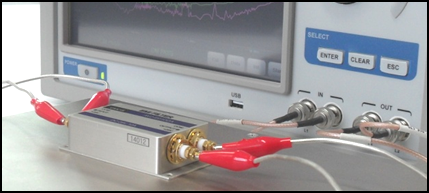

Configuration for Measuring

  • EMI滤波器制造商
  • 购买EMI滤波器的进料检验使用
